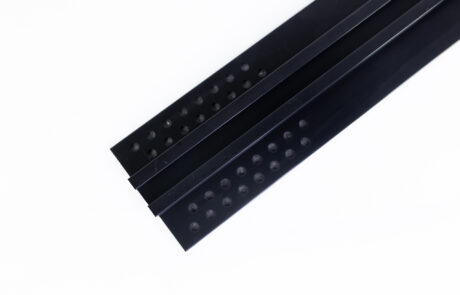

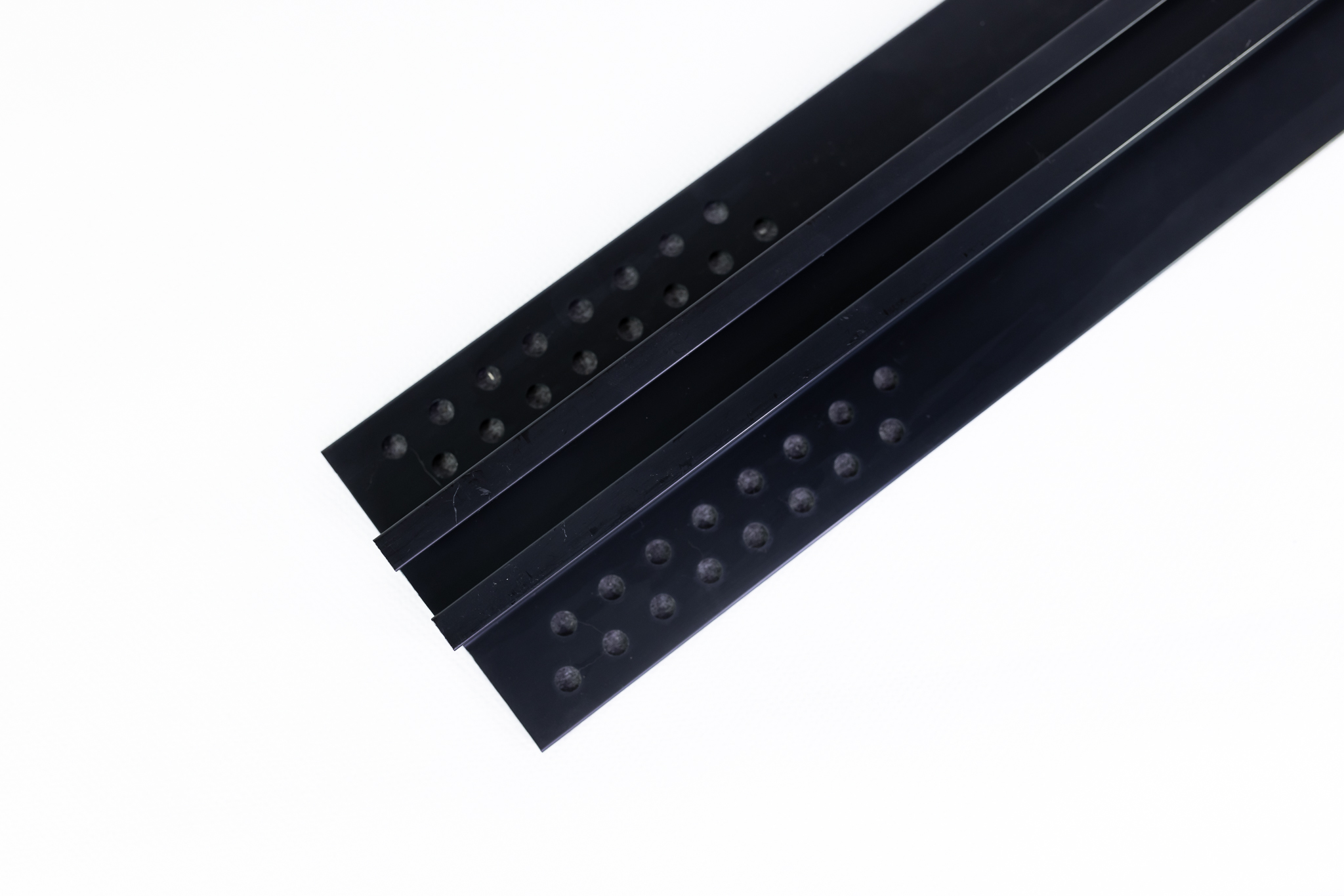

Trapezblechschiene 425mm von X-RACK BLACK

Art.-Nr.: 3bt011

Trapezblechschiene 425mm

Trapezblech-schiene 425mm

Extrem flexible Trapezblechschiene:

  • Vollflächig angebrachtes Dichtungsband von 3M
  • Verlängerte Ausführung für größere Sickenabstände
  • auch verwendbar für Bitumeneindeckung / Schrägdach ab 15° sowie kleinere Fassadenanlagen bis 3 Module hochkant
  • Einführung und Fixierung aller X-RACK Klemmen über 90 Grad Drehung
  • Anschlag richtet automatisch Spannflächen aus
  • nach Anschlag ohne verkannten variabel Verschiebbar

Trapezblechschiene 425mm von X-RACK BLACK

Diese Trapezblechschiene aus der Produktserie X-RACK BLACK wurde auf Grundlagen der üblichen Montageprobleme bei Unterkonstruktionen für PV-Anlagen entwickelt. Das Resultat Trapez-X löst die Bauseits gegebenen Hürden und reduziert die Montagezeit.

Die Trapez-X ermöglicht aufgrund der verlängerten Ausführung auch eine optimale Anwendung bei breiteren Hochsickensprüngen. Dies ermöglicht mehr Flexibilität und eine stets symmetrische Ausrichtung trotz unterschiedlichen Kettenmaßen zwischen Hochsicken, Trapez-X und den PV Module. Außerdem führt dies nicht nur zu einem symmetrischen Aufbau der Unterkonstruktion, sondern ermöglicht nur dann eine gleichmäßige Krafteinleitung in die Dachhaut.

Nur so kann immer eine fachgerechte Befestigung realisiert werden.

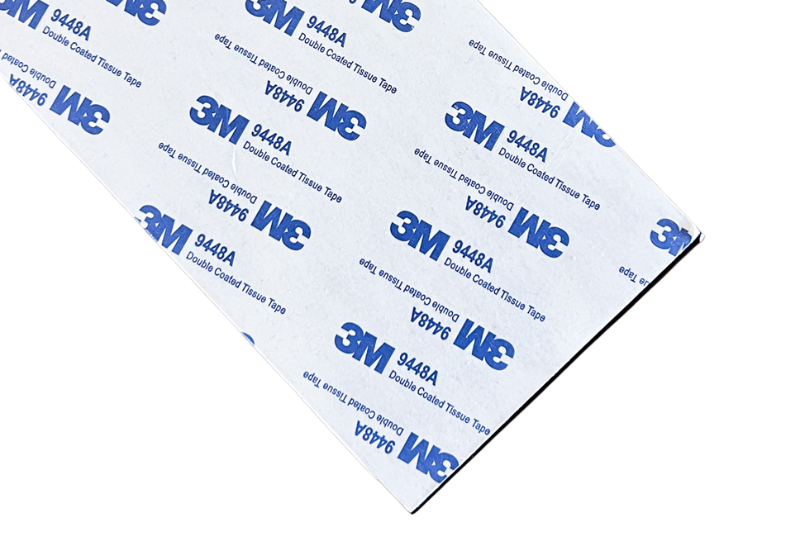

Auf der Unterseite der Trapez-X ist vollflächig ein überaus hochwertiges Dichtungsband von der Firma 3M angebracht. Auf dem Dichtungsband ist eine weiße Schutzfolie vorhanden, die vor der Montage abgezogen werden muss. Die dadurch geschützte Dichtungsfläche kommt somit im unversehrten Zustand zum Einsatz und gewährleistet eine bestmögliche Abdichtung.

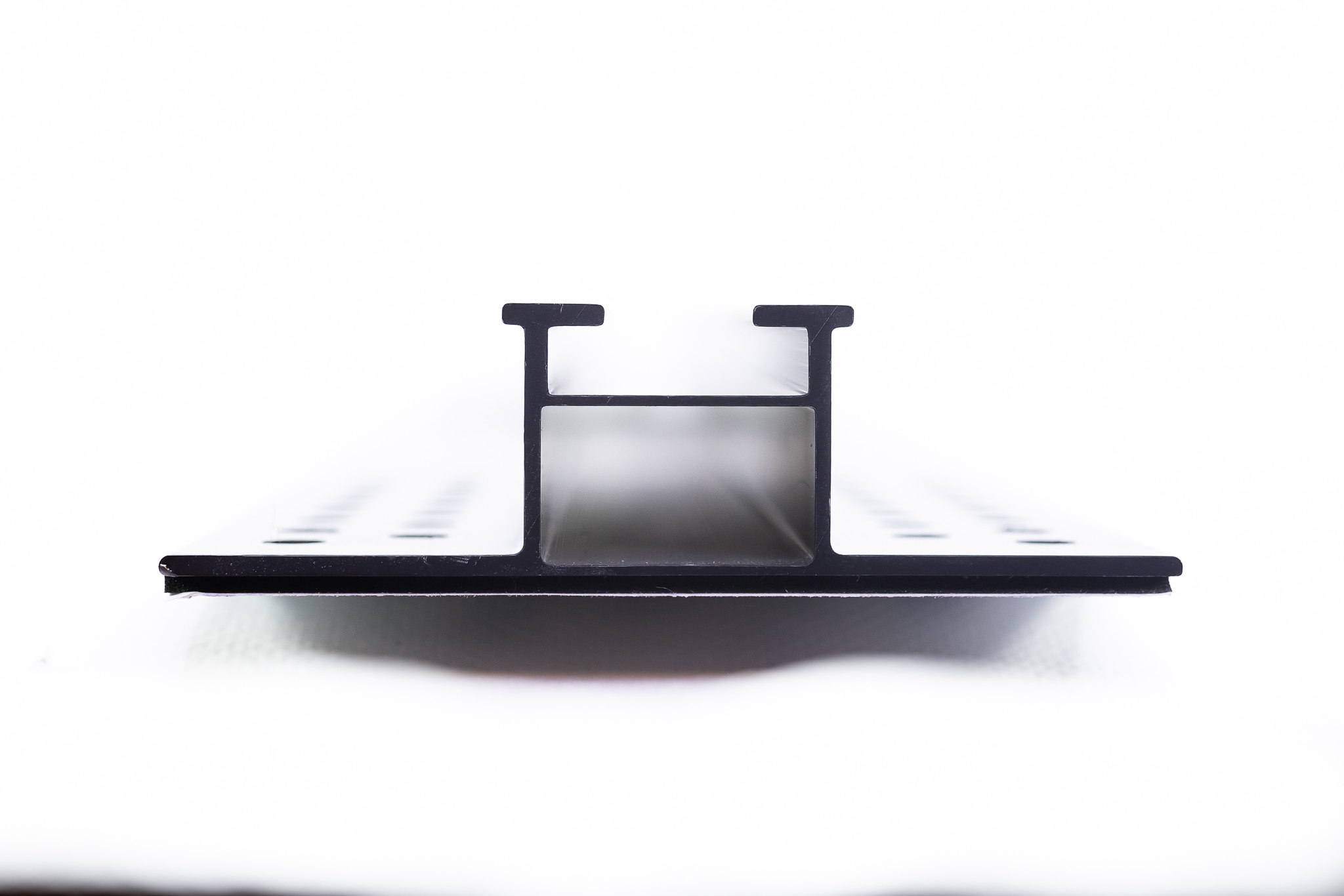

Aufgrund des systemtechnischen Anschlags welcher sich auch in der Trapez-X befindet bleiben alle Klemmen der X-RACK Serie immer parallel und selbsttätig zum PV-Modul ausgerichtet. Dadurch wird dem Monteur auch hier eine einhändige Montage ermöglicht, welche unabhängig des Anzugmomentes der Klemmen die Sicherheit auf dem Dach um ein Vielfaches erhöht.

Bei der Trapez-X sind alle Flächen ganzheitlich, schwarz Oberflächenveredelt. Hierdurch erreichen wir einen Rundum besten Korrosionsschutz als auch ein gleichmäßig schwarzes Erscheinungsbild ohne die störende und immer wieder silber aufblitzende Stirnseiten wie es sich bei vielen gewöhnlichen Unterkonstruktionen zeigt.

All das haben wir miteinander in der Trapez-X vereint:

Vollkommenes Design – höchste Sicherheit – grandiose Funktionalität

Technische Daten:

Länge: 425mm

Breite: 90mm

Höhe: 26mm

Werkstoff: Aluminium schwarz eloxiert und PU
