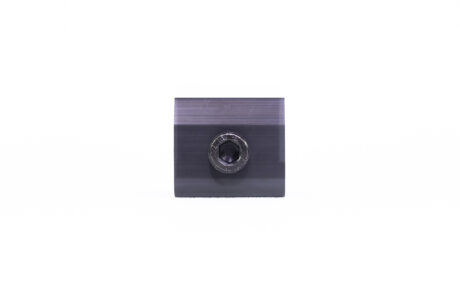

End-X von X-RACK BLACK

Art.-Nr.: 3bt009

End-X

Extrem durchdachte Endklemme:

  • Einführung und Fixierung über 90 Grad Drehung
  • Anschlag richtet automatisch die Spannfläche aus
  • nach Anschlag ohne verkannten variabel Verschiebbar
  • keine Verdrehung beim Anziehen
  • Demontage über 90 Grad Drehung
  • Senkrechte Entnahme aus dem Profil
  • mehrfach verwendbar

End-X von X-RACK BLACK

Diese Endklemme aus der Produktserie X-RACK BLACK wurde auf Grundlagen der üblichen Montageprobleme bei Unterkonstruktionen für PV-Anlagen entwickelt. Das Resultat End-X löst die Bauseits gegebenen Hürden und reduziert die Montage- sowie Demontagezeit.

Die End-X wird über eine 90° Drehung im Trägerprofil auf Anschlag eingedreht. Ab diesem Zeitpunkt fällt die Mittel-X nicht mehr aus dem Trägerprofil heraus. Sie lässt sich aber dennoch ohne ein verkannten im Profil weiterhin flexibel horizontal verschieben.

Aufgrund des systemtechnischen Anschlags zwischen Grundkörper und Profilschiene bleibt die End-X immer parallel und selbsttätig zum PV-Modul ausgerichtet. Beim Anziehen stützt der Spannkörper sich auf dem Grundkörper ab und richtet sich parallel zum Grundkörper aus.  Ein Gegenhalten der Endklemme ist nicht mehr notwendig.  Dadurch wird dem Monteur eine einhändige Montage ermöglicht, welche unabhängig des Drehmoments die Sicherheit auf dem Dach um ein Vielfaches erhöht.

Bei der End-X sind alle Flächen ganzheitlich, schwarz Oberflächenveredelt. Hierdurch erreichen wir einen Rundum besten Korrosionsschutz als auch ein gleichmäßig schwarzes Erscheinungsbild ohne die störende und immer wieder silber aufblitzende Stirnseiten wie es sich bei vielen gewöhnlichen Unterkonstruktionen zeigt.

All das haben wir miteinander in der End-X vereint.

Vollkommenes Design – höchste Sicherheit – grandiose Funktionalität

Technische Daten:

Modulklemmhöhe: 30mm – 45mm

Klemmlänge: 35mm

Klemmbreite: 10mm

Biteinsatz: 6er Innensechskant

Anzugsmoment: 8-10 Nm

Werkstoff: Aluminium schwarz eloxiert und Edelstahl
