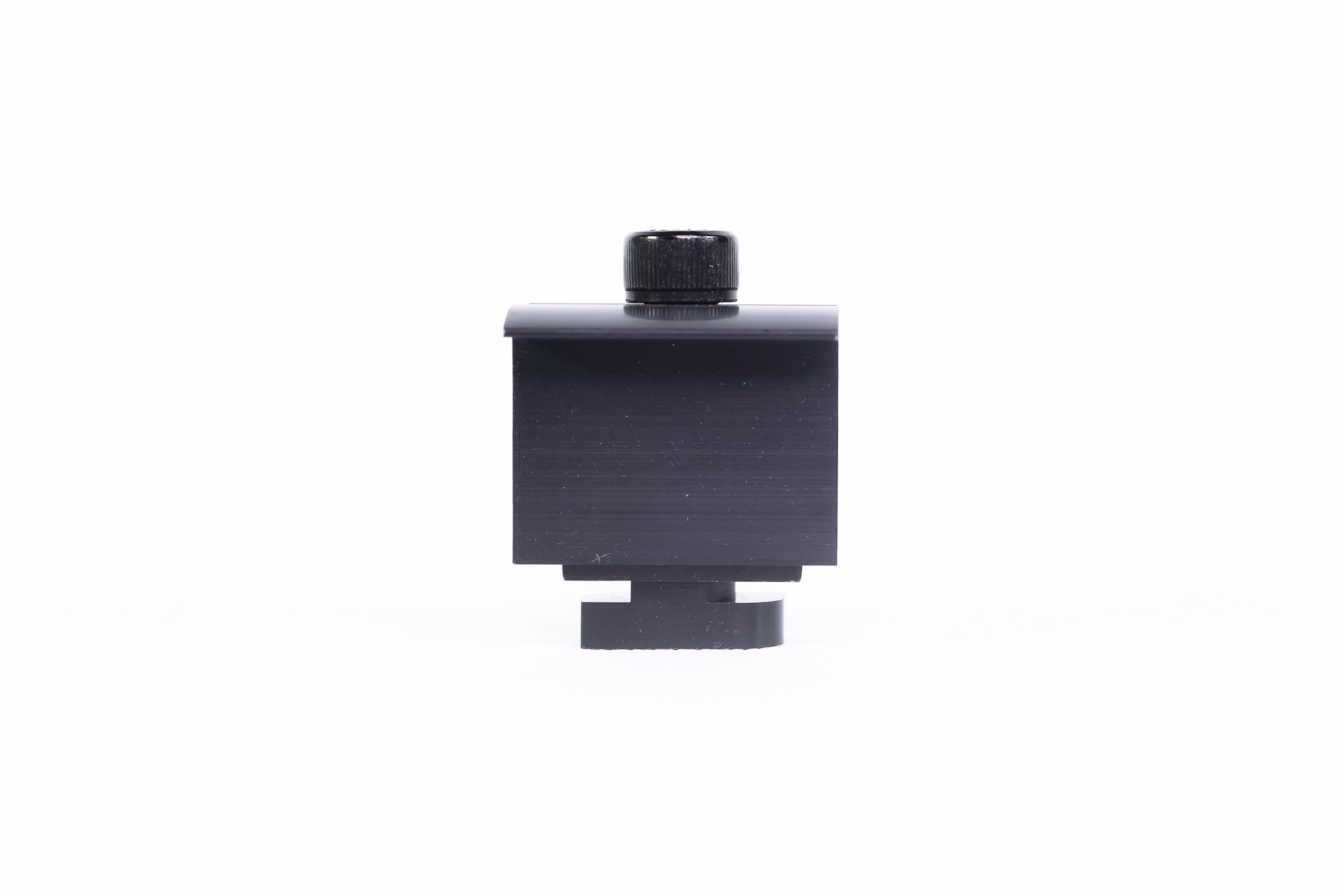

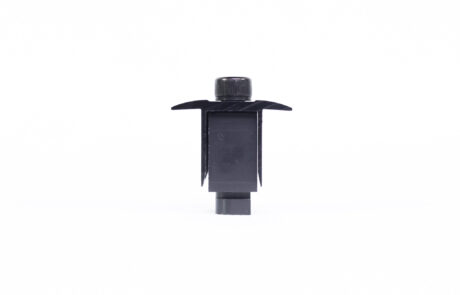

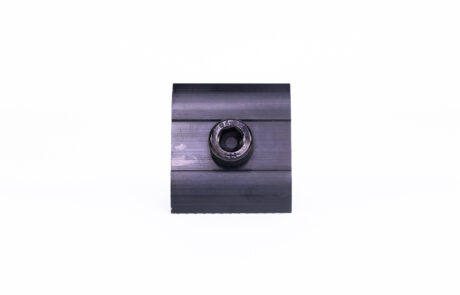

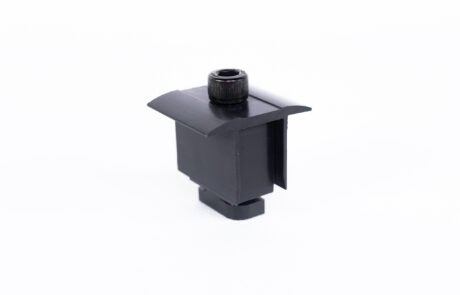

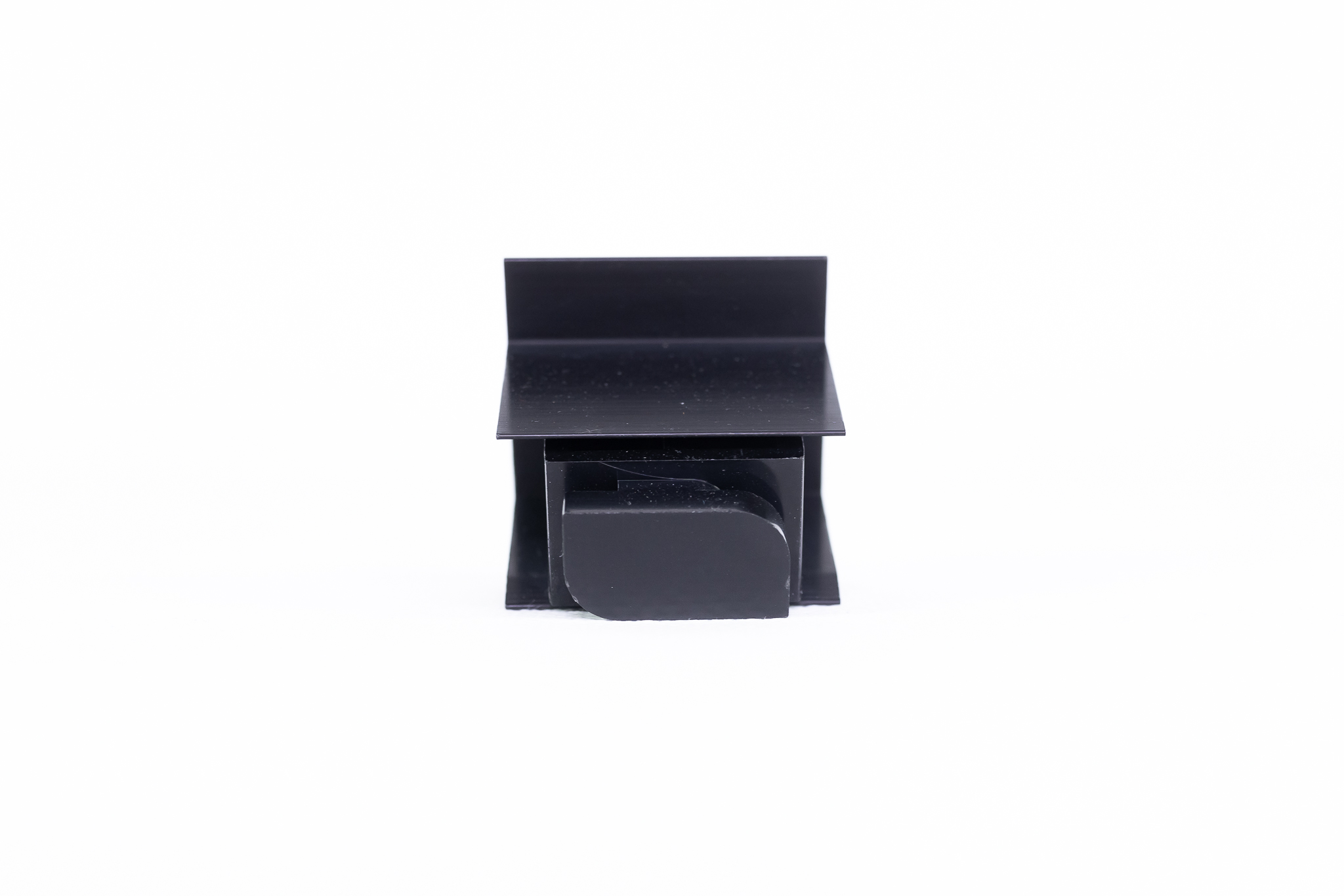

Mittel-X von X-RACK BLACK

Art.-Nr.: 3bt011

Mittel-X

Extrem durchdachte Mittelklemme:

  • Einführung und Fixierung über 90 Grad Drehung
  • Anschlag richtet automatisch Spannflächen aus
  • nach Anschlag ohne verkannten variabel Verschiebbar
  • keine Verdrehung beim Anziehen
  • Demontage über 90 Grad Drehung
  • Senkrechte Entnahme zwischen verbauten Modulen
  • mehrfach verwendbar

Mittel-X von X-RACK BLACK

Diese Mittelklemme aus der Produktserie X-RACK BLACK wurde auf Grundlagen der üblichen Montageprobleme bei Unterkonstruktionen für PV-Anlagen entwickelt. Das Resultat Mittel-X löst die Bauseits gegebenen Hürden und reduziert die Montage- sowie Demontagezeit.

Die Mittel-X wird über eine 90° Drehung im Trägerprofil auf Anschlag eingedreht. Ab diesem Zeitpunkt fällt die Mittel-X nicht mehr aus dem Trägerprofil heraus. Sie lässt sich aber dennoch ohne ein verkannten im Profil weiterhin flexibel horizontal verschieben.

Ein weiterer Vorteil ist, dass zur Vorbereitung der Modulmontage alle Mittel-X in den Profilschienen vorpositioniert werden können. Selbsttätig geführt widersteht sie auch stärkeren Erschütterungen ohne herauszufallen. Durch die Vormontage ist eine nahtlose Modulverlegung gegeben was einerseits die Montagezeit erheblich reduziert und andererseits die Hände frei sind für eine noch sichere Modulmontage.

Beim Anziehen bleibt die Mittel-X im Anschlag immer parallel zum PV-Modul ausgerichtet. Somit entfällt das heranziehen des benachbarten Modules und es kann vermehrt ein Augenmerk auf die Höhenposition des nächsten Modules gelegt werden.

Aufgrund des systemtechnischen Anschlags zwischen Grundkörper und Profilschiene bleibt die Mittel-X immer parallel und selbsttätig zum PV-Modul ausgerichtet, was ein gegenhalten des Spannkörpers überflüssig macht. Dadurch wird dem Monteur eine einhändige Montage ermöglicht, welche unabhängig des Drehmoments die Sicherheit auf dem Dach um ein Vielfaches erhöht.

Des Weiteren wird durch die parallele Ausrichtung zuverlässig ein genaues Spaltmaß zwischen den PV-Modulen generiert. Somit ergibt sich ein optisch exakter Verlauf der Spaltmaße.

Bei der Mittel-X sind alle Flächen ganzheitlich, schwarz Oberflächenveredelt. Hierdurch erreichen wir einen Rundum besten Korrosionsschutz als auch ein gleichmäßig schwarzes Erscheinungsbild ohne die störende und immer wieder silber aufblitzende Stirnseiten wie es bei vielen gewöhnlichen Unterkonstruktionen zeigt.

All das haben wir miteinander in der Mittel-X vereint:

Vollkommenes Design – höchste Sicherheit – grandiose Funktionalität

Technische Daten:

Modulklemmhöhe: 30mm – 45mm

Spaltmaß: 20mm

Klemmlänge: 35mm

Klemmbreite: 39mm

Biteinsatz: 6er Innensechskant

Anzugsmoment: 8-10 Nm

Werkstoff: Aluminium schwarz eloxiert und Edelstahl
