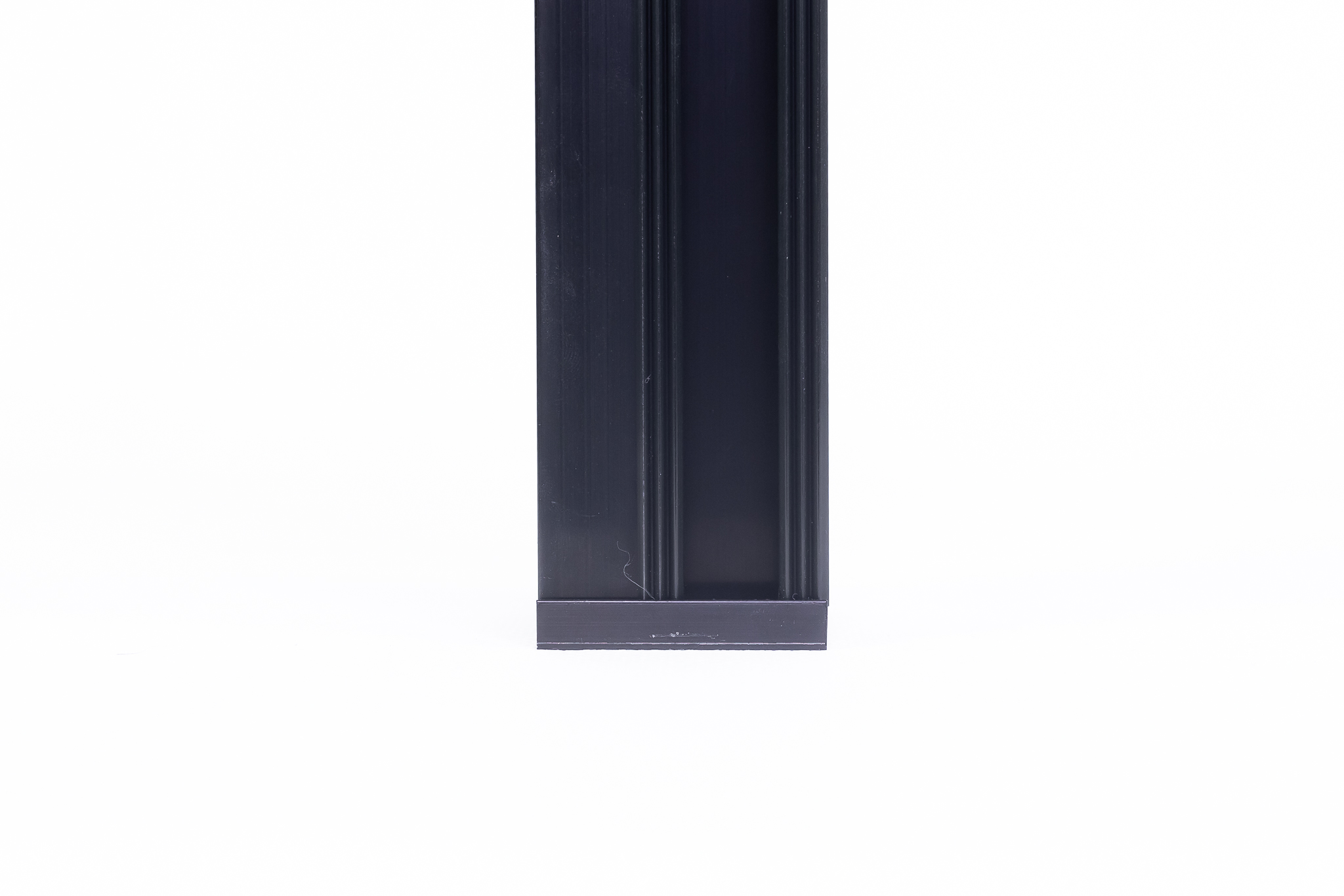

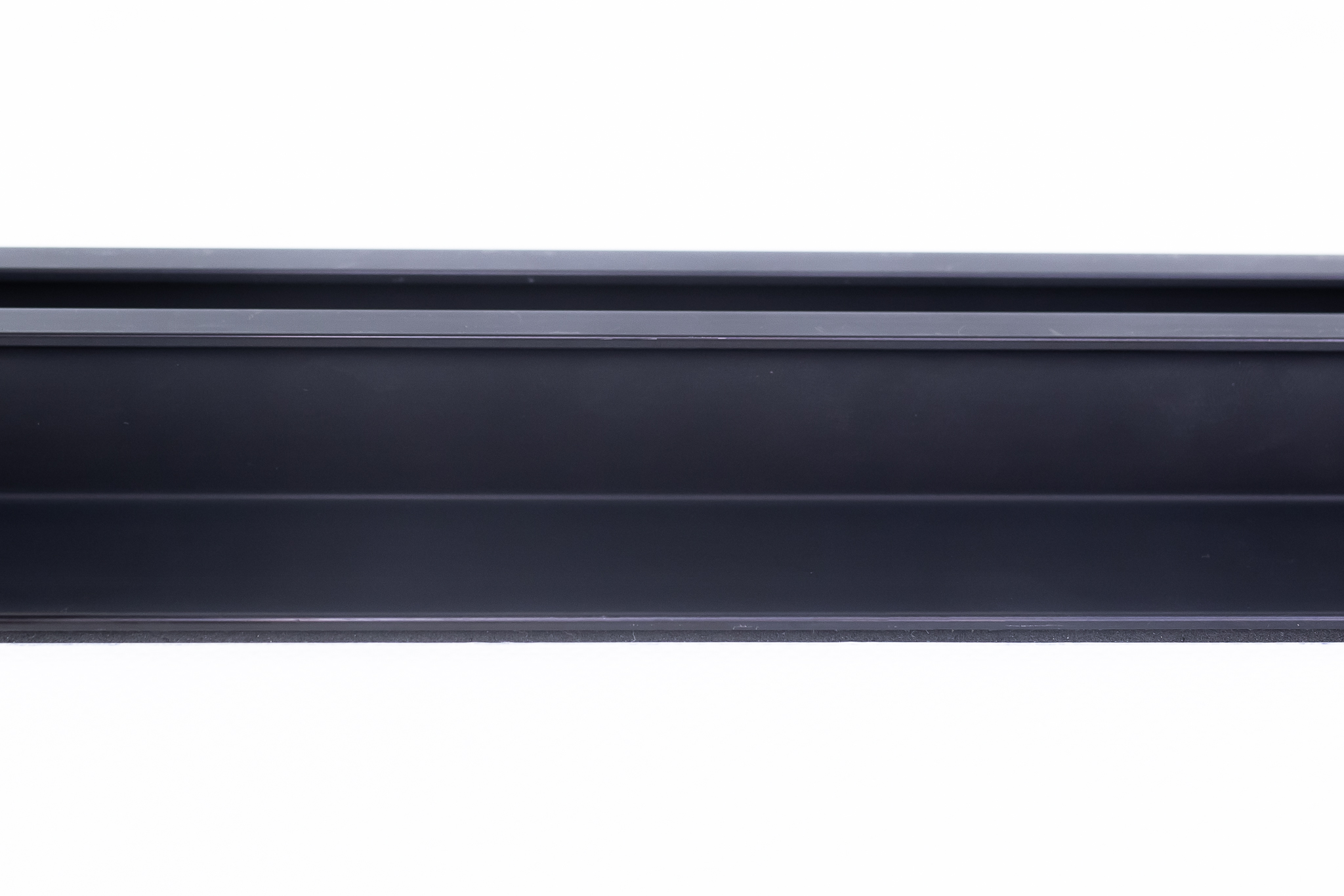

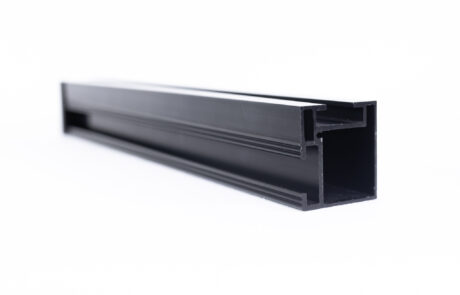

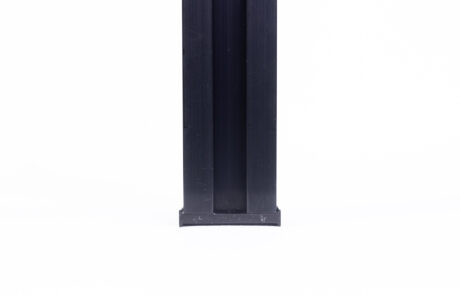

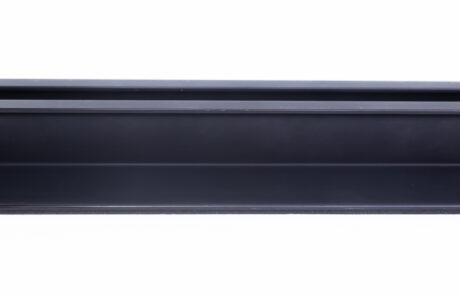

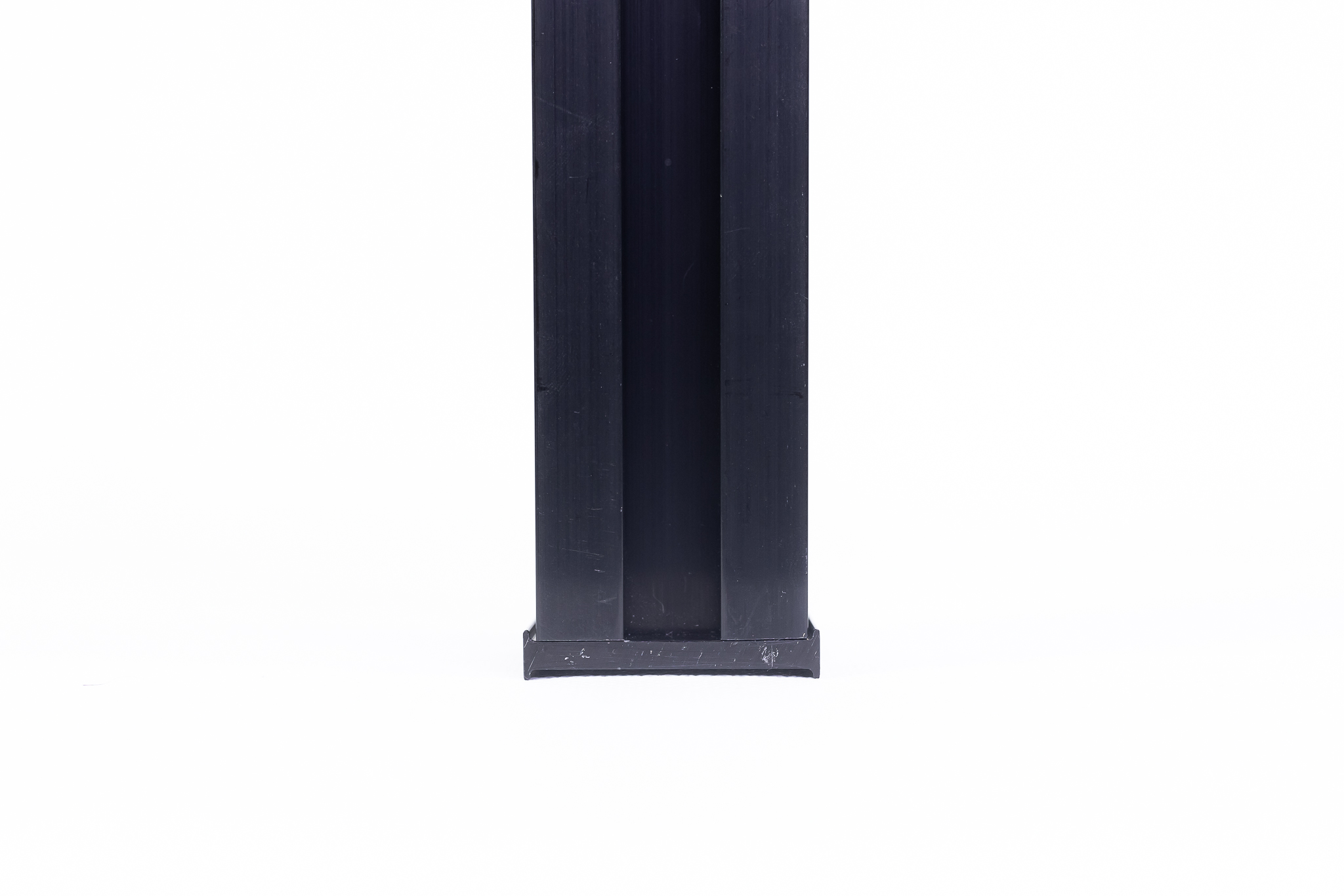

Systemträger Profil-X 3.300mm von X-RACK BLACK

Dieses Systemträgerprofil aus der Produktserie X-RACK BLACK wurde auf Grundlagen der üblichen Montageprobleme bei Unterkonstruktionen für PV-Anlagen entwickelt. Das Resultat Profil-X löst die bauseits gegebenen Hürden und reduziert die Montage- sowie Demontagezeit.

In die Profil-X werden die Klemmen aus der X-RACK Serie über eine 90° Drehung auf Anschlag eingedreht. Ab diesem Zeitpunkt fallen die Klemmen nicht mehr aus dem Trägerprofil heraus. Sie lassen sich aber dennoch ohne ein verkannten in dem Profil-X weiterhin flexibel horizontal verschiebbar.

Ein weiterer Vorteil ist, dass zur Vorbereitung der Modulmontage alle Klemmen in dem Profil-X vorpositioniert werden können. Selbsttätig geführt widerstehen sie auch stärkeren Erschütterungen ohne herauszufallen. Durch die Vormontage ist eine nahtlose Modulverlegung gegeben was einerseits die Montagezeit erheblich reduziert und andererseits die Hände frei sind für eine noch sichere Modulmontage.

Beim Anziehen bleiben die Klemmen der X-RACK Serie im Anschlag immer parallel zum PV-Modul ausgerichtet. Somit entfällt das heranziehen des benachbarten Modules und es kann vermehrt ein Augenmerk auf die Höhenposition des nächsten Modules gelegt werden.

Aufgrund des systemtechnischen Anschlags zwischen Grundkörper und Profilschiene bleiben die Klemmen immer parallel und selbsttätig zum PV-Modul ausgerichtet, was ein gegenhalten der Klemmen überflüssig macht. Dadurch wird dem Monteur eine einhändige Montage ermöglicht, welche unabhängig des Drehmoments die Sicherheit auf dem Dach um ein Vielfaches erhöht.

Des Weiteren wird durch die parallele Ausrichtung zuverlässig ein genaues Spaltmaß zwischen den PV-Modulen generiert. Somit ergibt sich ein optisch exakter Verlauf der Spaltmaße.

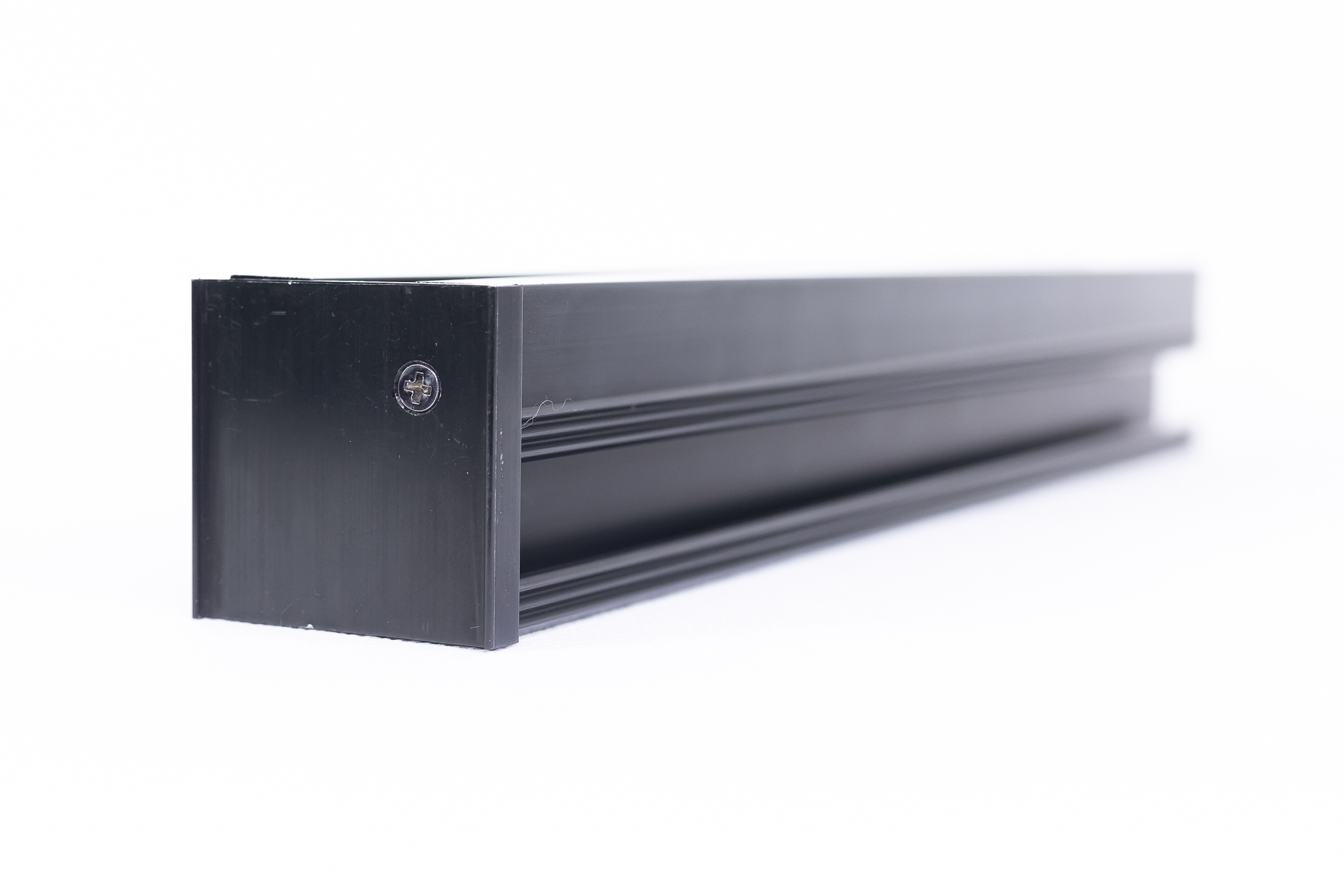

Bei dem Profil-X sind alle Flächen ganzheitlich, schwarz Oberflächenveredelt. Hierdurch erreichen wir einen Rundum besten Korrosionsschutz als auch ein gleichmäßig schwarzes Erscheinungsbild ohne die störende und immer wieder silber aufblitzende Stirnseiten wie es sich bei vielen gewöhnlichen Unterkonstruktionen zeigt.

All das haben wir miteinander in der Profil-X vereint:

Vollkommenes Design – höchste Sicherheit – grandiose Funktionalität

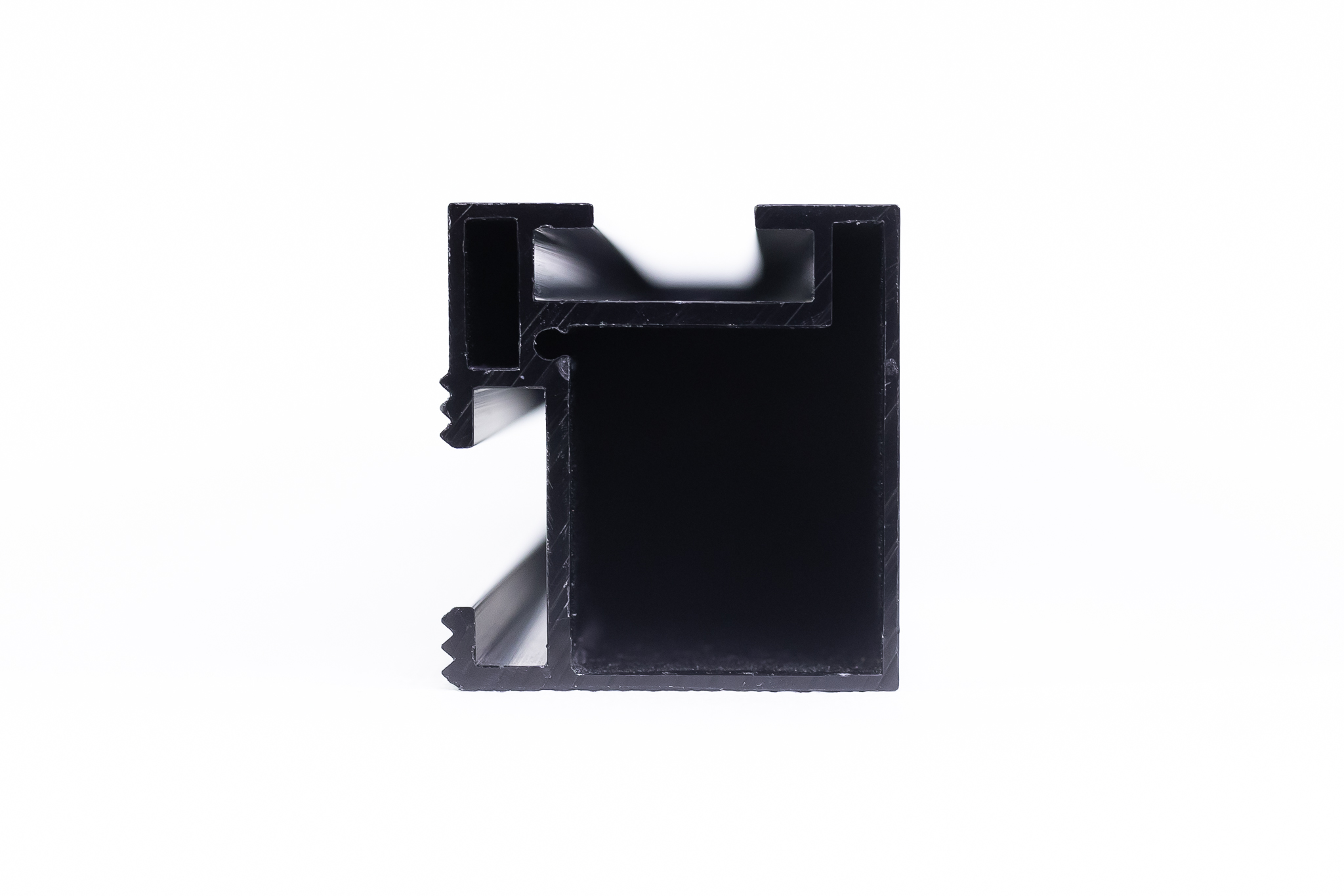

Technische Daten:

Profillänge: 3300mm

Profilbreite: 37mm

Profilhöhe: 40mm

Anzahl Nuten: 2 Stück

Nutenausführung: Passend für Hammerkopfschraube für Schiene Typ 28/15

Nutenbreite: 23mm

Nutenhöhe: 6mm

Nutöffnung: 13mm

Werkstoff: Aluminium schwarz eloxiert
