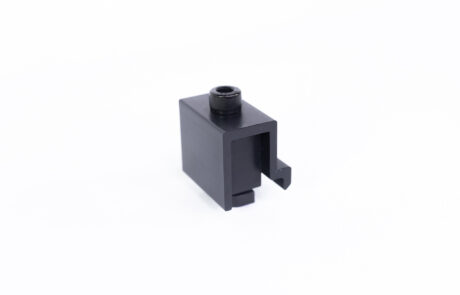

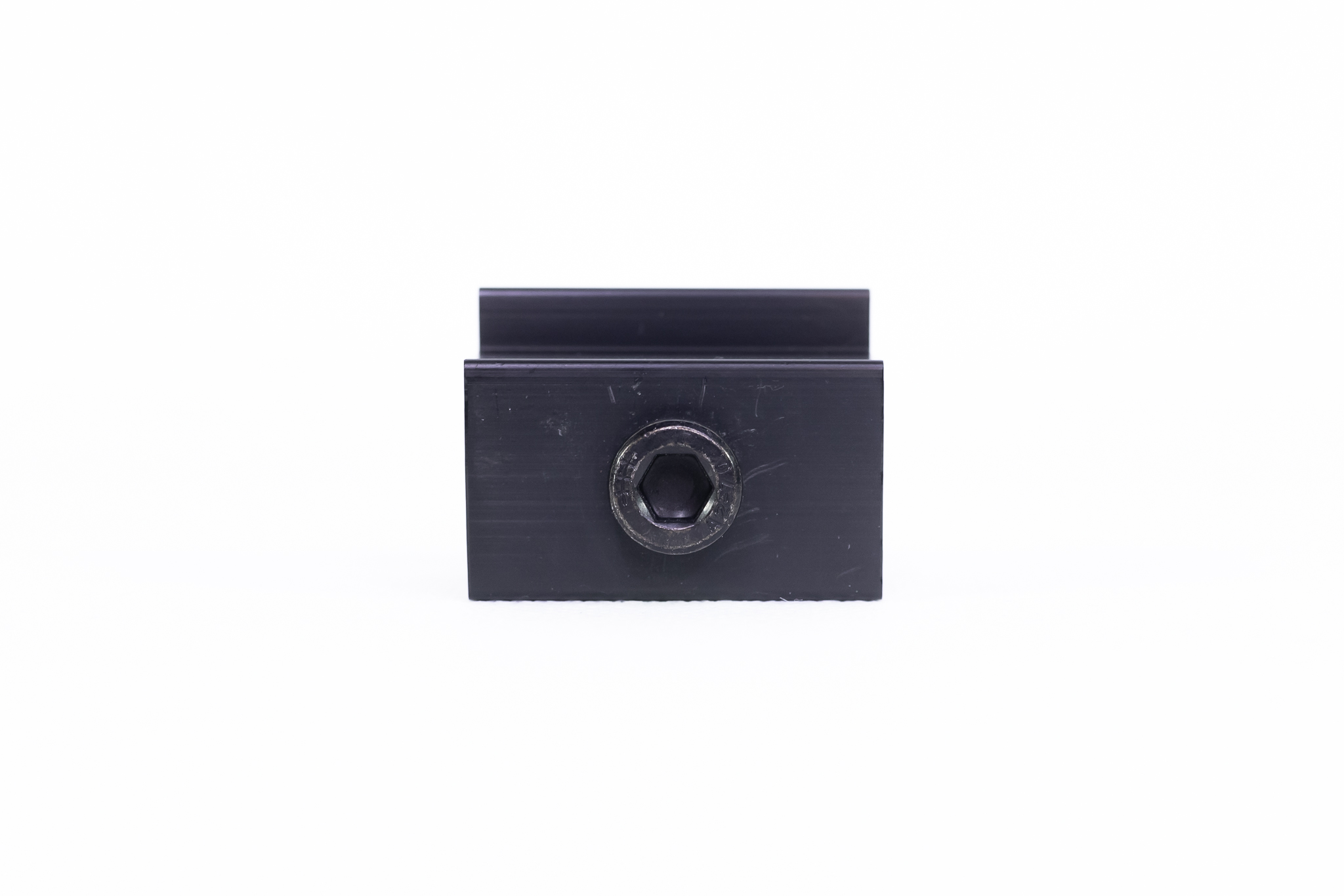

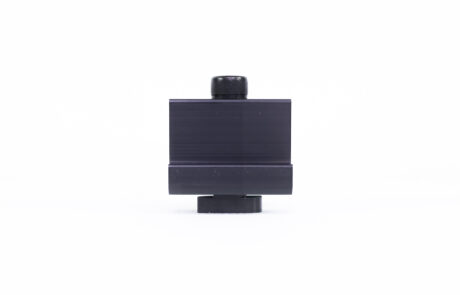

Kreuz-X von X-RACK BLACK

Kreuz-X von X-RACK BLACK

Diese Kreuzklemme aus der Produktserie X-RACK BLACK wurde auf Grundlagen der üblichen Montageprobleme bei Unterkonstruktionen für PV-Anlagen entwickelt. Das Resultat Kreuz-X löst die Bauseits gegebenen Hürden und reduziert die Montage- sowie Demontagezeit.

Die Kreuz-X wird über eine 90° Drehung im Trägerprofil auf Anschlag eingedreht. Ab diesem Zeitpunkt fällt die Kreuz-X nicht mehr aus dem Trägerprofil heraus. Sie lässt sich aber dennoch ohne ein verkannten im Profil weiterhin flexibel horizontal verschieben.

Aufgrund des systemtechnischen Anschlags zwischen Grundkörper und Profilschiene bleibt die Kreuz-X immer parallel und selbsttätig zum PV-Modul ausgerichtet. Beim Anziehen stützt der Spannkörper sich auf dem Grundkörper als auch dem Profil ab und richtet sich dann parallel zum gespannten Profil aus. Ein Gegenhalten der Kreuzklemme ist nicht mehr notwendig.  Dadurch wird dem Monteur eine einhändige Montage ermöglicht, welche unabhängig des Drehmoments die Sicherheit auf dem Dach um ein Vielfaches erhöht.

Bei der Kreuz-X sind alle Flächen ganzheitlich, schwarz Oberflächenveredelt. Hierdurch erreichen wir einen Rundum besten Korrosionsschutz als auch ein gleichmäßig schwarzes Erscheinungsbild ohne die störende und immer wieder silber aufblitzende Stirnseiten wie es sich bei vielen gewöhnlichen Unterkonstruktionen zeigt.

All das haben wir miteinander in der Kreuz-X vereint:

Vollkommenes Design – höchste Sicherheit – grandiose Funktionalität

Technische Daten:

Klemmhöhe: 1,5mm – 5,0mm

Klemmlänge: 35mm

Klemmbreite: 8mm

Biteinsatz: 6er Innensechskant

Anzugsmoment: 8-10 Nm

Werkstoff: Aluminium schwarz eloxiert und Edelstahl
